品质保障 产品简介·适用广泛

工艺先进/专注品质/安全认证

矿山 煤矿井下

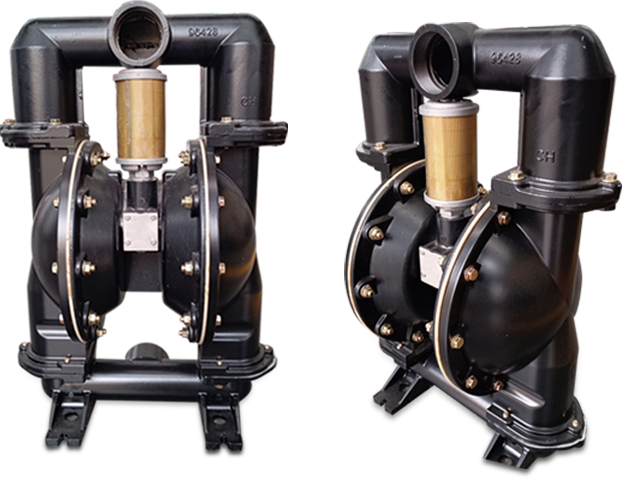

气动隔膜泵应用于煤矿井下排送清水，或含有固体颗粒杂质（体积浓度小于2%）的污水，亦可适用于非煤矿山，输送介质类似的其他场合。

是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。

气动隔膜泵
气动隔膜泵
品质保障 工作原理·产品解析

工艺先进/专注品质/安全认证

气动隔膜泵
气动隔膜泵
品质保障 产品优势·功能特点

工艺先进/专注品质/安全认证

采用吸收并改进了气动隔膜泵生产工艺及技术,本产品系专项为煤矿设计,具有传统潜水电泵、泥浆泵、杂质泵、软轴泵的所有功能，是传统矿用水泵的一次革命。

防爆金属消音器，高效静音 模块化气动马达，动力强劲 能耗小重量轻，转场方便 设计科学，抗失速设计
气动隔膜泵
气动隔膜泵
品质保障 产品参数·基本信息

工艺先进/专注品质/安全认证

消音器 膜片位置 底座 出口 隔膜室 螺栓链接
产品参数
型号 额定流量 出料压力 额定风压 最大耗气量 通过颗粒最大直径
BQG450/0.2 450L/min 0.2Mpa 0.55Mpa 0.8m3/min 9mm
BQG320/0.3 320L/min 0.3Mpa 0.55Mpa 0.95m3/min 9mm
BQG350/0.2 350L/min 0.2Mpa 0.55Mpa 0.6m3/min 7mm
BQG250/0.3 250L/min 0.3Mpa 0.55Mpa 0.6m3/min 7mm
BQG200/0.4 200L/min 0.4Mpa 0.55Mpa 0.65m3/min 7mm
BQG125/0.4 125L/min 0.4Mpa 0.55Mpa 0.65m3/min 7mm
BQG150/0.2 150L/min 0.2Mpa 0.55Mpa 0.4m3/min 6mm
BQG140/0.3 140L/min 0.3Mpa 0.55Mpa 0.5m3/min 6mm
BQG100/0.4 100L/min 0.4Mpa 0.55Mpa 0.65m3/min 6mm
气动隔膜泵
气动隔膜泵
品质保障 工作环境·作业条件

工艺先进/专注品质/安全认证

气动隔膜泵
气动隔膜泵
品质保障 安装指导·操作说明

工艺先进/专注品质/安全认证

将隔膜泵支脚固定在适当的表面上，以防止振动损坏

泵上口为出水口，下吸水口连接处须扎紧

入口处材料供应管道不能太小，否则容易堵塞，且不使用容易瘪塌的软管

如果隔膜泵几小时内不启动，断开气体供应
