产品简介适用范围

专门针对矿山等行业研发新型系列给料产品

链式给煤机
链式给煤机 煤矿行业

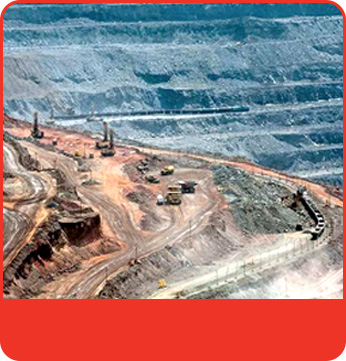

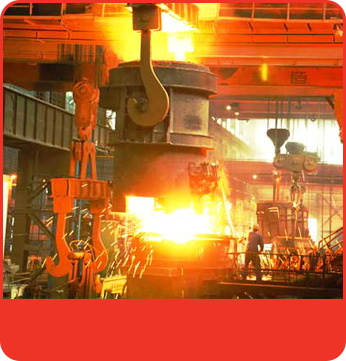

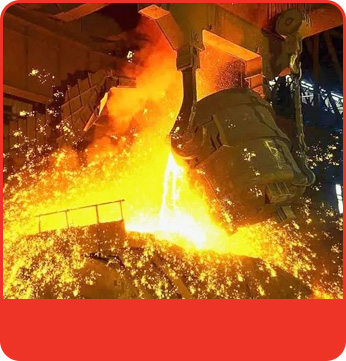

链带式给料机是一种专门针对矿山、钢铁等行业研发的一种新型系列给料产品，矿山、钢铁行业中，原煤，矿石、半煤岩等物料在给料时,易对带式给料机造成损伤，特别是皮带损坏率较高,造成物料在输送中无法实现给料的难题。

工作原理过程解析

专门针对矿山等行业研发新型系列给料产品

链式给煤机
链式给煤机

料仓内的物料经漏斗架进入箱体，落底板及板链刮板上

安装在改向滚筒处的清扫器，清扫粘结在刮板上的物料，以避免物料在返程侧的撒落。改变进料口大小可通过调节闸门的开度来实现

改变给料量，可通过调节无级变速减速机的输出轴变速，来改变板链运行速度的大小，从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量

当驱动滚筒在外动力的驱动下开始旋转时，带动板链运动，板链带动刮板推动底板上的物料导向出料口，运行中的刮板在出料口卸料后转向回程,物料不断的从出料口排出

参数信息结构解析

专门针对矿山等行业研发新型系列给料产品

链式给煤机
链式给煤机 闸 门 传动 机构 传动链轮组 改向链轮组 链条、刮板 输送装置 底 架 箱 体 漏 斗
—产品参数—
型号 功率KW 电压AC/Vs 最大给料量t/h 最大链速m/s 调速方式
GLL500/7.5/S 7.5 380/660/1140 500 0.6 手动无级变速
GLL500/7.5/B 7.5 380/660/1140 500 0.6 变频器无级变速
GLL800/7.5/B 7.5 380/660/1140 800 0.6 变频器无级变速
GLL800/7.5/S 7.5 380/660/1140 800 0.6 手动无级变速
GLL1500/18.5/B 18.5 380/660/1140 1500 0.7 变频器无级变速
GLL1500/18.5/S 18.5 380/660/1140 1500 0.7 手动无级变速
GLL2200/18.5/B 18.5 380/660/1140 2200 0.7 变频器无级变速
GLL2200/18.5/S 18.5 380/660/1140 2200 0.7 手动无级变速
GLL3300/22/B 18.5 380/660/1140 3300 0.7 变频器无级变速
GLL3300/22 18.5 380/660/1140 3300 0.7
GLL4400/30/B 18.5 380/660/1140 4400 0.8 变频器无级变速
GLL4400/30 18.5 380/660/1140 4400 0.8 变频器无级变速

使用条件安装说明

专门针对矿山等行业研发新型系列给料产品

链式给煤机

给料机可现场分体安装，也可整体安装。分体安装时,先将连接段安装在仓口，再安装导料槽,然后安装底板等其它部件。整体安装时，先将连接段安装在煤仓口，再将其它部件全部组装好，整体吊装与连接段用螺栓连接。

链式给煤机

输送物料为散装的不规则形状原煤、矿石、矸石

工作环境温度-30 ℃~40℃

矿井空气成分应符合《煤矿安全规程》第100条的要求

工作环境允许存在淋水情况

链式给煤机 调试说明

关闭给料闸门，检查部件安装情况，确定无问题时，由专业人员在确保安全的情况下，启动电机（电机必须有正常的运行保护），空载运行30min后，再检查各部件运行情况良好，即可投入正常使用。给料量主要是靠调整给料机运行速度来调整，在一般情况下闸门不用作给料量的调整，仅在给料机维护时防止物料下落及料仓上下口串风。
