山东东达机电有限责任公司
传动平稳/无极调速/经久耐用/作业高效
产品简介概述
专门针对矿山、钢铁等行业研发的一种 新型系列给料产品，适用范围广泛

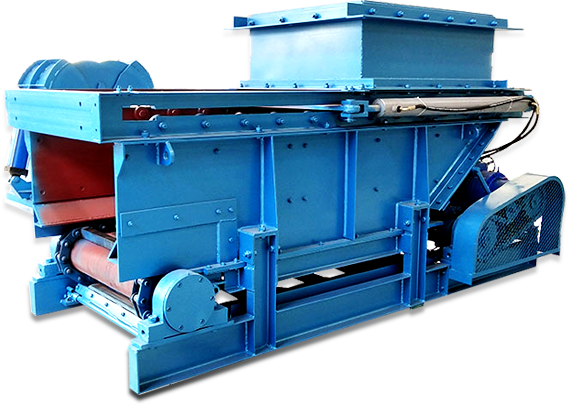

链带式给料机是一种专门针对矿山、钢铁等行业研发的一种新型系列给料产品，矿山、钢铁行业中，原煤，矿石、半煤岩等物料在给料时,易对带式给料机造成损伤，特别是皮带损坏率较高,造成物料在输送中无法实现给料的难题。针对上述问题，我公司组织科研人员研制出链式给料机，解决了上述问题。
工作原理解析
料仓内的物料经漏斗架进入箱体，落底板及板链刮板上
当驱动滚筒在外动力的驱动下开始旋转时，带动板链运动，板链带动刮板推动底板上的物料导向出料口，运行中的刮板在出料口卸料后转向回程,物料不断的从出料口排出，从而完成给料过程
安装在改向滚筒处的清扫器，清扫粘结在刮板上的物料，以避免物料在返程侧的撒落。改变进料口大小可通过调节闸门的开度来实现
改变给料量，可通过调节无级变速减速机的输出轴变速，来改变板链运行速度的大小，从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量
结构参数信息
| 型号 | 功率KW | 电压AC/V | 最大给料量t/h | 最大链速m/s | 调速方式 | 重量kg | 外形尺寸/mm（长×宽×高） |
| GLL500/7.5/S | 7.5 | 380/660/1140 | 500 | 0.6 | 手动无级变速 | 2500 | 2960×1122×1752 |
| GLL500/7.5/B | 0.6 | 变频器无级变速 | |||||
| GLL800/7.5/s | 7.5 | 800 | 0.6 | 手动无级变速 | 3500 | 3200×1422×1752 | |
| GLL500/7.5/B | 0.6 | 变频器无级变速 | |||||
| GLL1500/18.5/s | 18.5 | 1500 | 0.7 | 手动无级变速 | 4000 | 3420×1676×1762 | |
| GLL1500/18.5/B | 0.7 | 变频器无级变速 | |||||
| GLL2200/18.5/s | 18.5 | 2200 | 0.7 | 手动无级变速 | 4500 | 3420×1676×1962 | |
| GLL2200/18.5/s | 0.7 | 变频器无级变速 | |||||
| GLL3300/22/B | 22 | 3300 | 0.7 | 变频器无级变速 | 5500 | 3715×2009×2225 | |
| GLL3300/22 | 0.7 | 5500 | 3715×2009×2225 | ||||
| GLL4400/30/B | 30 | 4400 | 0.8 | 变频器无级变速 | 6000 | 3715×2009×2425 | |
| GLL4400/30 | 0.8 | 6000 | 3715×2009×2425 |
使用条件说明
输送物料为散装的不规则形状原煤、矿石、矸石
工作环境温度-30 ℃~40℃
矿井空气成分应符合《煤矿安全规程》第100条的要求
工作环境温度-30 ℃~40℃
使用条件
给料机可现场分体安装，也可整体安装。分体安装时,先将连接段安装在仓口，再安装导料槽,然后安装底板等其它部件。整体安装时，先将连接段安装在煤仓口，再将其它部件全部组装好，整体吊装与连接段用螺栓连接。
关闭给料闸门，检查部件安装情况，确定无问题时，由专业人员在确保安全的情况下，启动电机（电机必须有正常的运行保护），空载运行30min后，再检查各部件运行情况良好，即可投入正常使用。给料量主要是靠调整给料机运行速度来调整，在一般情况下闸门不用作给料量的调整，仅在给料机维护时防止物料下落及料仓上下口串风。
产品检修维护
专门针对矿山、钢铁等行业研发的一种 新型系列给料产品，适用范围广泛
给料机在使用时，煤仓内应储有足够大煤量，以避免装煤入仓时，直接冲击底板
每月连续工作后应检查机件有无松脱或不正常等现象
传动机件，每连续工作六个月需检查一次，拉杆部分的机件必须保持正常配合，如有不正常现象，立即修复或更换
所有转动件，要求每月注油一次，每季检查一次，观察轴承、密封件的损坏程度，发现问题及时更换
对主要部件的维护：
（1）减速机
六个月检查一次，同时对滚动轴承和箱体进行清洗或更换润滑油。
（2）电动机
按电动机规定的检修维护要求进行
