超温烟雾自动洒水灭火
产品简介概述
INTRODUCTION
本装置为矿用隔爆兼本质安全型，适用于煤矿中含有爆尘及爆炸性气体（CH4）的场合，作为皮带运输机的低速、超温、烟雾、满煤、堆煤、跑偏、撕带等事故的综合保护和系统多台皮带机间集中控制及报警通讯之用。
配有超温烟雾自动洒水灭火装置采用语言加灯光报警方式，新颖独特。
产品性能优势
ADVANTAGE
综合保护功能
具有皮带机低速、超温、烟雾、满堆、堆煤、跑偏、撕带等综合保护功能
集中控制功能
具有逆煤流延时顺序起车，逆煤流顺序停车，紧急停车等集中控制功能
报警通话功能
具有报警和通话功能
系统节能功能
根据要求设置的开车传感器能实现随机开车，具有显著的系统节能效果

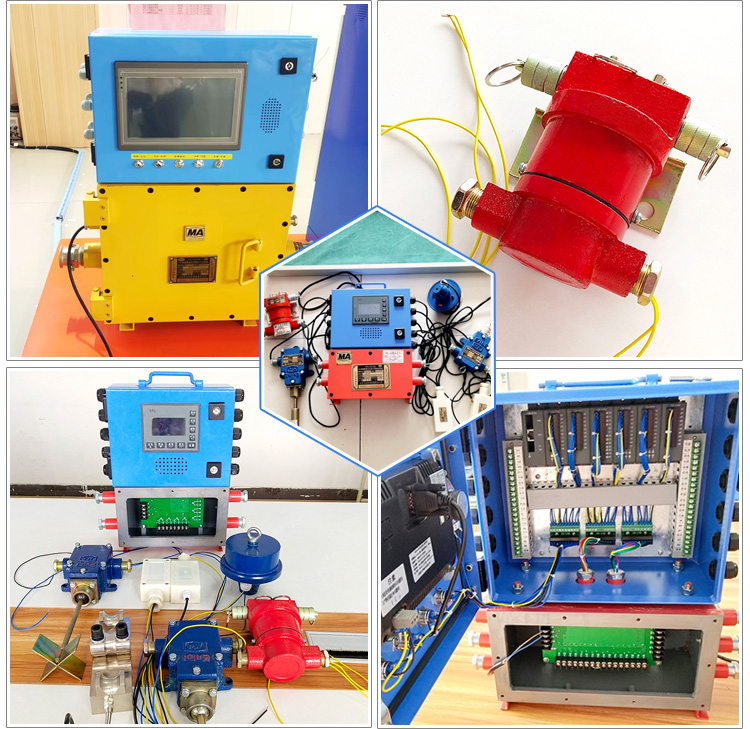

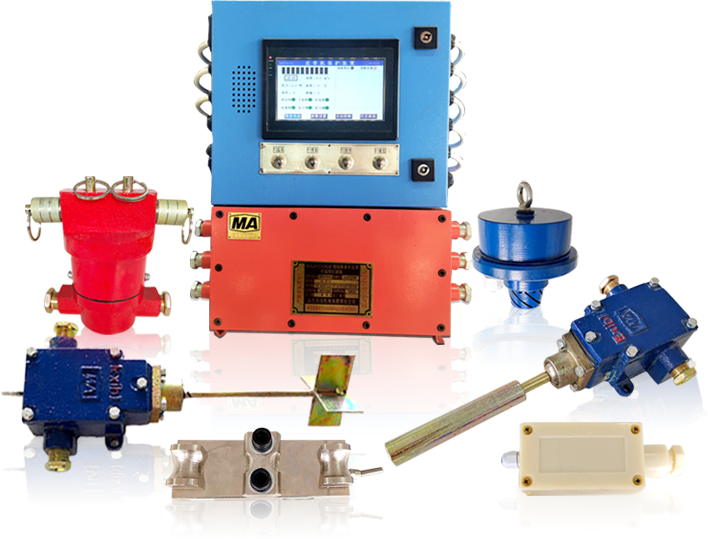

产品组成结构
COMPOSITION
主 机
重要组件，通过它能实现皮带机的各种保护功能，且具有语言报警功能
双向急停开关
急停开关与主机配套使用，能够实现皮带机紧急停车
堆煤传感器
堆煤传感器与KHP-Z带式输送机保护装置主机配接用于煤矿有瓦斯、煤尘的环境
跑偏传感器
当皮带跑偏接触到跑偏触杆并推动触杆偏离正常位置30°±3°时，传感器的两接线端子接通。皮带复位后，跑偏触杆自动返回至15°±3°时，传感器的两接线端子应断开
烟雾传感器
主要用于煤矿井下胶带运输机做烟雾保护用，当胶带运输机在运行过程中出现烟雾时，烟雾传感器将此信号送给主机，经主机使胶带运输机中止运行并报警
速度传感器
主要用于对煤矿井下上运或下运胶带运输机因皮带打滑（失速）或超速时，对皮带机进行监控和保护
张力传感器
与皮带机综合系统配合使用，用于测量煤矿井下皮带输送机胶带张紧力，防止皮带因张力下降引起打滑及张力过大引起皮带受拉变形等故障
撕裂传感器
采用压敏式原理，当皮带纵向撕裂，有1200克物料漏在100CM2面积上时，KHP159-Z带式输送机综合保护装置主机切断皮带机电源，实现撕带保护，防止事故扩大
产品参数信息
PARAMETER
| 名 称 | 型 号 | 防爆型式 |
| 矿用隔爆兼本安型可编程控制箱 | KXJ127(A) | Exd［ib］IMb |
| 矿用隔爆兼本安型可编程控制箱 | KXJ127(B) | Exd［ib］IMb |
| 矿用隔爆兼本安型可编程控制箱 | KXJ127(C) | Exd［ib］IMb |
| 煤矿用烟雾传感器 | GQQ5 | Ex ib IMb |
| 矿用急停闭锁开关 | KHJ12/0.5 | Ex ib IMb |
| 煤矿用跑偏传感器 | GEJ30 | Ex ib IMb |
| 煤矿用撕裂传感器 | GVD1200 | Ex ib IMb |
| 煤矿用堆煤传感器 | GUJ30 | Ex ib IMb |
| 煤矿用温度传感器 | GWD100 | Ex ib IMb |
| 煤矿用速度传感器 | GSC10 | Ex ib IMb |
| 矿用本安型张力传感器 | GAD10 | Ex ib IMb |
| 矿用隔爆型电磁阀 | DFB20/8 | Ex d IMb |
