用于煤矿井下气动设备的自动控制

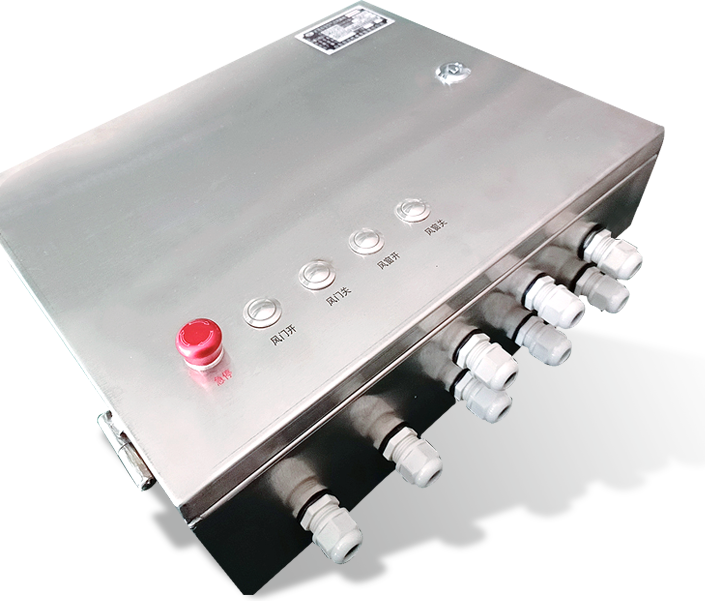

CFHC10-0.8矿用本安型气动电磁阀(以下简称电磁阀)，是根据按MT209-1990《煤矿通讯、检测、控制用电工电子产品通用技术要求》的要求来设计制造，主要用于煤矿井下气动设备的自动控制。
用于煤矿井下气动设备的自动控制
用于煤矿井下气动设备的自动控制
≤98%（+25℃时）
80kPa～110kPa
0℃～40℃
-40℃～60℃
具有甲烷、煤尘爆炸性混合物，
但无破坏绝缘的腐蚀性气体的煤矿井下
用于煤矿井下气动设备的自动控制
额定电压｜ DC12V
额定电流｜ ≤266mA
输入气压｜ 0.2~0.8MPa
电磁阀阀径｜ 10mm
用于煤矿井下气动设备的自动控制
结 构 电磁阀由阀体和电磁阀头两部分组成
电磁阀头通电时，电磁阀导通，动作时间小于2s；断电时，电磁阀关闭，关闭时间小于4s。
可风门控制装置、司控道岔装置、跑车防护装置等气动设备连接来实现自动控制。
用于煤矿井下气动设备的自动控制
安装使用前应认真阅读本说明书
检修时不得修改本安电路及关联电路中的元器件型号、规格及电器参数等
严禁带电开盖及带电维修
只能与说明书中规定的关联设备配接，与其它设备配接时，必须经防爆审查和检验
