摇台是竖井罐笼提升系统在井口置换罐笼内矿车及人员上下罐时，车场运输轨道与罐笼内轨道衔接的一种承接设备。摇台结构能够满足推车机进罐作业的要求。摇臂与罐笼搭接时，摇尖与罐内导轨衬吻合，保证侧向定位可靠，保证罐内外的基本轨、推车机滑道不错位，使矿车、推车机顺利进出罐笼。

矿用摇台 多场景适用 矿用摇台

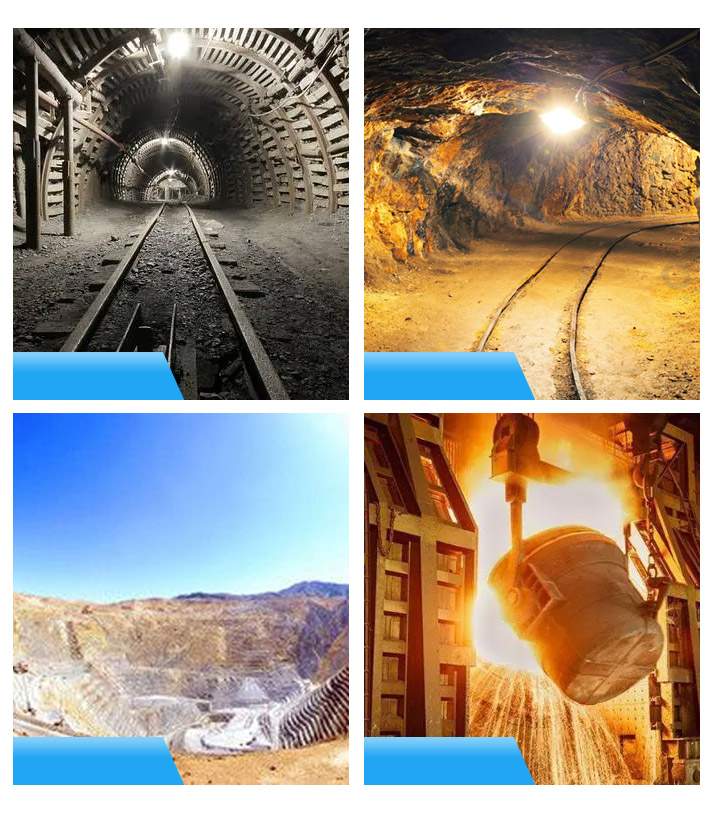

产品广泛适用于煤矿、矿井、金属矿业、采掘行业、冶金行业、铸造行业等多种场合

矿用摇台 煤矿开采 地下矿井 金属矿业 冶金行业
矿用摇台 产品功能优势 矿用摇台

多场景适用|专业性能|优良材质

矿用摇台 操作 方便 结构 紧凑 定位 可靠 材质 优良

结构简单可靠，操作方便

结构紧凑，占地空间小

保障罐内外的基本轨、推车机滑道不错位

精选优良材质，品质保障

矿用摇台 产品工作原理 矿用摇台

多场景适用|专业性能|优良材质

矿用摇台

矿用摇台为一段可摆动轨道,一端绕固定轴摆动,另一端当罐笼停好后摇尖搭接在罐笼边缘的导轨衬上, 摇台边接了罐内与车场中的轨道, 矿用摇台便于矿车进出罐笼

CYS-6/1.5矿用摇台上最突出部的外形与罐笼间留有足够的安全间隙.摇尖的前端,工作时与罐内导轨衬搭接,摇尖铰接在摇臂上,可以自由转动一定的角度,摇尖的尾部设有配重,使其前部经常处于抬起状态

当由于事故摇台放下后,罐笼通过时,摇尖头部被撞向下旋转,而允许罐笼安全通过.摇尖和导轨衬的结构保证了摇台与罐笼搭接时,侧向能可靠定位,从而罐笼内外轨道不会错位,避免发生矿车掉道事故。

矿用摇台 产品参数信息 矿用摇台

多场景适用|专业性能|优良材质

矿用摇台

摇台的分类及选型

  • CY系列摇台按动力的不同分为:

    CYY系列电液动力摇台、

    CYQ系列气动摇台、CYS系列手动摇台

  • 按照轨道规矩的不同分为:

    600mm、762mm、900mm三种规格

  • 按照调节高度的不同:

    150mm、200mm、300mm、400mm、500mm、700mm六种规格

产品参数
型号 轨距 mm 调节高度
mm		 摇臂长度mm 工作压力
Mpa
进车侧 出车侧
CY1-1/1.5 600/762/900 150 800 800 0.4～0.6
CY1-1/2 600/762/900 200 1000 1000 0.4～0.6
CY1-1/3 600/762/900 300 1500 1500 0.4～0.6
CY1-1/4 600/762/900 400 2000 2000 0.4～0.6
CY1-1/5 600/762/900 50 2300 2300 0.4～0.6
CY1-1/7 600/762/900 700 3000 3000 0.4～0.6
YXD-1/1.5 600/762/900 150 800 800 2.5～10
YXD-1/2 600/762/900 200 1000 1000 2.5～10
YXD-1/3 600/762/900 300 1500 1500 2.5～10
YXD-1/4 600/762/900 400 2000 2300 2.5～10
YXD-1/5 600/762/900 500 2300 2800 2.5～10
YXD-1/7 600/762/900 700 3000 3000 2.5～10
