山东东达机电有限责任公司
QYF系列矿用排污设备/智能化高效气动节能产品
专注做好产品 过污能力强耐酸耐碱抗腐蚀性强
专注专心做好产品|智能化高效节能

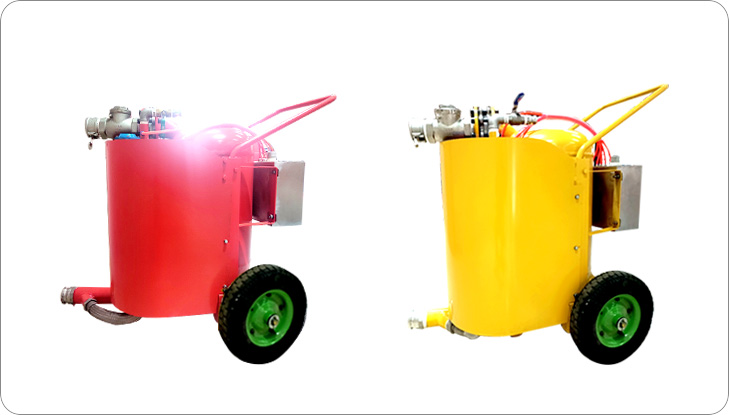

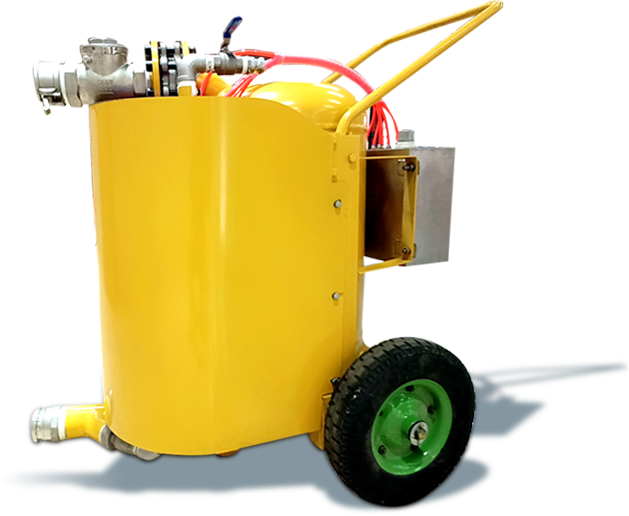

智能化高效节能矿用气动清淤排污泵是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领先水平。
该清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
我们研制得清污排污泵实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓得繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。
专注专心做好产品|智能化高效节能

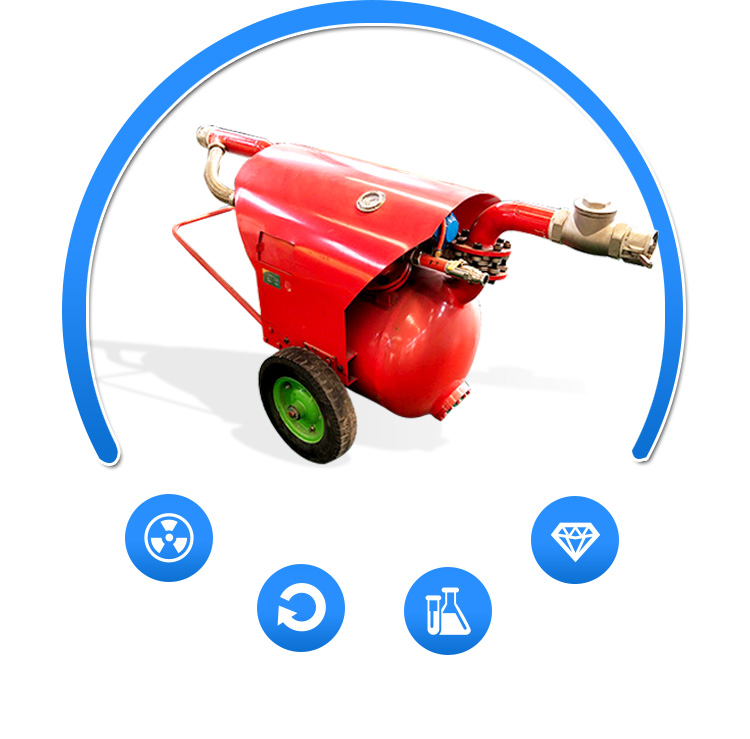

结构先进移动方便、工作稳定过污能力强，可抽送具有流动性高固体含量物。
机组结构紧凑，设计巧妙，可实现自动运行。
工作周期由气动计时器控制，泵体无任何运动部件可根据经验自行调整计时器以提高泵送效率。
机组结构紧凑，设计巧妙，可实现自动运行。
专注专心做好产品|智能化高效节能
由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料
控制系统主要利用气控换向阀梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换
包括供气口、排气口和真空口,当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体,使该腔形成较高的真空度
专注专心做好产品|智能化高效节能
清淤泵由吸料管进水口潜入水下
输送介质的PH
在4～10范围内
输送介质温度不超过40℃
工作环境温度
（5～40）℃
含固体颗粒的最大直径不超过20mm
适用气压范围
0.60～0.70MPa
专注专心做好产品|智能化高效节能
| 型号 | 流量 | 扬程 | 耗气量 | 工作气压 |
| QYF10-20 | 10 | 20 | 6.0 | 0.5 |
| QYF14-20 | 14 | 20 | 6.5 | 0.5 |
| QYF17-20 | 17 | 20 | 8.5 | 0.5 |
| QYF20-20 | 20 | 20 | 10.5 | 0.5 |
| QYF25-20 | 25 | 20 | 11.5 | 0.5 |
