山东东达机电带你认识皮带机综合保护装置之GAD10矿用本安型张力传感器

今天山东东达机电小编继续带领大家来认识皮带机综合保护装置的组成部分，今天给大家讲解的是GAD10矿用本安型张力传感器。

带式输送机输送带皮带再使用过程中会出现因张力问题而引发的安全问题，我公司生产的GAD10矿用本安型张力传感器就是为了解决皮带张力问题。接下来从下面几个方面给大家介绍一个这款产品。

一、GAD10矿用本安型张力传感器是什么

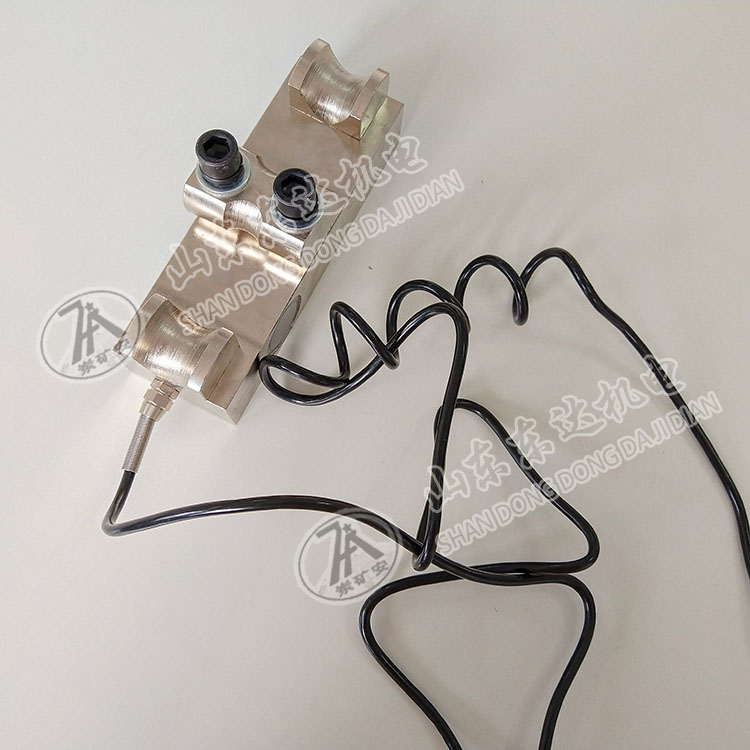

GAD10 矿用本安型张力传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为监测带式输送机输送带皮带张力之用。

二、GAD10矿用本安型张力传感器安装使用及注意事项

1. 安装：将传感器安装在带式输送机机架上，传感器的张力测量钢缆连接在张力电机和皮带机架之间。

2. 调试

2.1 安装好传感器后，接通电源后。张力传感器的调试一般在地面进行，将张力传感器的张力整定值用压力试验机逐一进行实验，张力达到整定值时，张力超下限时，可编程控制箱“张力增”常开接点闭合，启动张力电机正转，使皮带张力增大；当被测点张力超过动作上限时，可编程控制箱“张力减”常开接点闭合，启动张力电机反转，使皮带张力减小。张力保护的整定值，应依据现场需要保护的张力值在地面整定好，安装后一般不再调试。

2.2 张力传感器标定

张力传感器输出为电流量信号输出；

用万用表时，将表笔测试黄色线和绿色线之间电流，输出信号值为(当前张力值×1.6+4)mA；

按住设定键，输入正确密码后进入设定界面，通过翻页找到张力设定状态，可以设定将张力上下限设定在在（0～10）t之间任意设定(张力上限大于张力下限，避免程序运行故障)，确认张力上下限设定值退出后，设定值被保存，当张力超过设定值上/下限时，“张力减”/“张力增”常开节点会吸合，启动张力电机反/正转，使皮带张力恢复到设定上下限范围内。

3. 注意事项：

a. 使用的电源和铭牌上的额定电压符合；

b. 不使用时，进线嘴必须按要求封堵；

c. 维修时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

二、GAD10矿用本安型张力传感器故障分析与排除

1.故障现象：张力超限时，常开节点不动作

原因分析：隔离光耦坏

排除方法： 更换元件

2.故障现象：张力超限时，无电源量输出

原因分析：压敏元件坏

排除方法： 更换

以上就是给大家带来的关于次产品的知识，这里还有很多没介绍到的知识，如果你需要了解更多，请和我们销售经理联系，也可来厂实地参观和考察，公司全体人员期待大家的光临。
